انواع اتصالات آهن‌آلات در ساخت‌وساز

 راهنمای کامل مهندسی

در پروژه‌های عمرانی و صنعتی، اتصالات آهن‌آلات از مهم‌ترین بخش‌های اجرایی به شمار می‌روند که وظیفه اتصال قطعات فولادی به یکدیگه رو بر عهده دارند. این اتصالات اگه به درستی انتخاب و اجرا نشوند، می‌تونند موجب ضعف سازه، ایجاد تمرکز تنش و حتی شکست سازه‌ای شوند. در این راهنمای جامع، با انواع اتصالات فلزی در صنعت ساختمان آشنا می‌شویم و به بررسی کاربرد، مزایا، معایب و نکات اجرایی هر کدوم می‌پردازیم.

۱. اتصالات جوشی (Welded Connections)

در این روش، دو یا چند عضو فولادی به وسیله عملیات جوشکاری به یکدیگه متصل می‌شوند.
مزایا:

استحکامی بالا و یکپارچگی سازه

مناسب برای بارهای سنگین و لرزه‌ای
معایب:

نیاز به نیروی کار ماهر و نظارت دقیق

حساسیت به کیفیت اجرای جوش

۲. اتصالات پیچ و مهره‌ای (Bolted Connections)

در این نوع اتصالات، با استفاده کردن از پیچ، مهره و واشر، اعضای فولادی به یکدیگه متصل می‌شوند.
مزایا:

سرعت نصب بالا

قابلیت باز و بسته شدن

کنترل کیفیت آسان‌تر نسبت به جوش
معایب:

هزینه ای بیشتر نسبت به بعضی روش‌ها

نیاز به دقت در سوراخ‌کاری و هماهنگی ابعاد

۳. اتصالات پرچی (Riveted Connections)

روشی قدیمی‌تر که امروزه بیشتر در مرمت سازه‌های تاریخی و کاربردهای خاصی استفاده می‌شه.
ویژگی:

مقاومتی بالا در برابر ارتعاش

ظاهری خاص و سنتی در معماری صنعتی

۴. اتصالات ترکیبی

در بعضی پروژه‌ها، از ترکیبی از روش‌های بالایی استفاده می‌شه؛ مثلاً جوش به همراه پیچ برای افزایش ایمنی و کنترل کیفیت.
کاربرد:

برای سازه‌های بلندمرتبه

برای پل‌های فلزی

برای سازه‌های حساس به زلزله

نکاتی کلیدی در انتخاب نوع اتصال:

1. نوع بارگذاری: استاتیکی یا دینامیکی بودن بارها

2. شرایط اجرا: دسترسی، ارتفاع، دمای محیط

3. هزینه و زمان پروژه: تناسب با بودجه و زمان‌بندی

4. استانداردهای مهندسی و آیین‌نامه‌ها: مثل مبحث ۱۰ مقررات ملی ساختمان ایران یا AISC

انتخاب درست و اجرای دقیق اتصالات آهن‌آلات در ساخت‌وساز نه تنها تضمین‌کننده ایمنی و دوام سازه هست، بلکه تأثیری مستقیم بر هزینه‌ها، زمان اجرا و عملکرد کلی پروژه ها داره.

اتصالات فلزی چیه؟

 معرفی کامل، کاربردها و انواع اتصالات در صنعت

اتصالات فلزی (Metal Connections) به مجموعه‌ای از روش‌ها و قطعات گفته می‌شه که برای پیوند دادن قطعات یا اجزای فلزی به یکدیگه به کار می‌روند. این اتصالات نقش کلیدی در استحکام، ایمنی و پایداری سازه‌ها دارند و در پروژه‌های عمرانی، تأسیساتی، صنعتی و ماشین‌سازی به‌طور گسترده استفاده می‌شوند.

تعریف اتصالات فلزی

اتصال فلزی فرآیندیست که طی آن دو یا چند قطعه فلزی به‌گونه‌ای به هم متصل می‌شوند که بتونند بارهای وارد شده رو به‌صورت یکنواخت منتقل کرده و ساختاری یکپارچه ایجاد کنند. این اتصالات می‌تونند دائم (مثل جوشکاری) یا غیر دائم (مثل پیچ و مهره) باشند.

کاربردهای اتصالات فلزی در صنعت

1. برای اتصالات فلزی در بخش‌های مختلفی از صنعت و ساختمان‌سازی کاربرد دارند، از جمله:

2. برای سازه‌های فلزی (اسکلت ساختمان، سوله، پل‌ها، سکوها)

3. برای صنایع نفت، گاز و پتروشیمی

4.برای کارخانه‌ها و تجهیزات صنعتی

5. برای خطوط لوله و انتقال سیالات

6. برای ماشین‌سازی و تجهیزات مکانیکی

7. برای ساختن مخازن تحت فشار و بویلرها

8. برای خودروسازی و صنایع ریلی

انواع اتصالات فلزی در صنعت

اتصالات فلزی بر اساس روش اجرا و نوع عملکرد به چند دسته اصلی تقسیم می‌شوند:

1. اتصالات جوشی (Welded Connections)

در این روش، با استفاده از گرما، فلزات به صورت دائمی به یکدیگه متصل می‌شوند.
ویژگی‌ها:

یکپارچگی بالایی داره.

مناسب برای بارهای سنگین هست.

نیازمند دقت بالایی در اجراست.

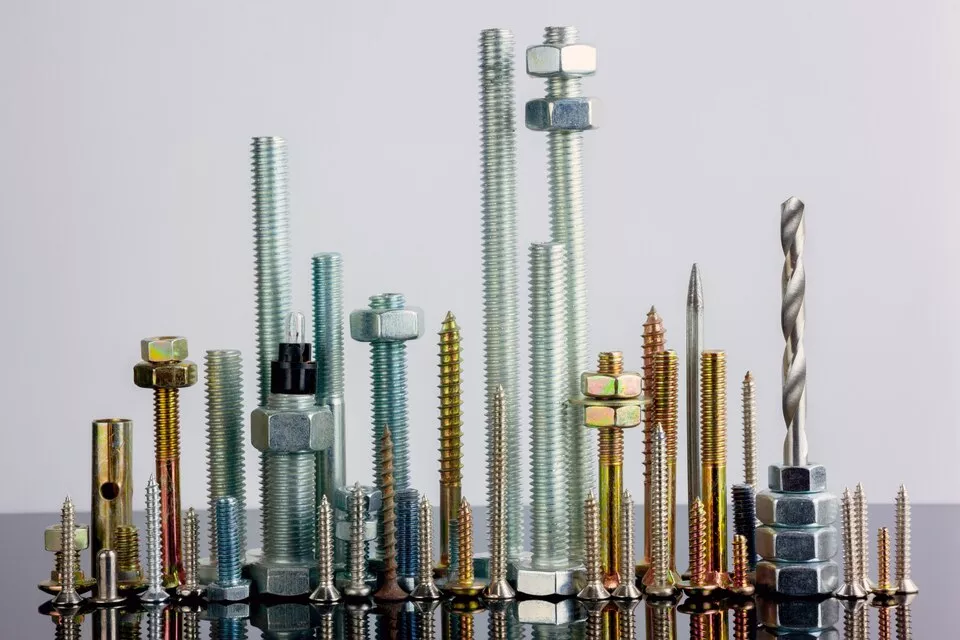

2. اتصالات پیچ و مهره‌ای (Bolted Connections)

در این اتصال، با استفاده کردن از پیچ، مهره و واشر، اعضا به‌صورت مکانیکی به یکدیگه بسته می‌شوند.
ویژگی‌ها:

نصبی آسان داره.

قابلیت باز و بسته شدن داره.

کنترل کیفیت بهتری نسبت به جوشکاری داره.

3. اتصالات پرچی (Riveted Connections)

نوعی اتصال دائمی که بیشتر در گذشته استفاده می‌شد اما در سازه‌های تاریخی و موارد خاص همچنان کاربرد داره.
ویژگی‌ها:

مقاومت بالایی در برابر ارتعاشات داره.

مناسب برای سازه‌های پل و صنعتیست.

4. اتصالات ترکیبی (Combined Connections)

در بعضی پروژه‌های خاص از ترکیبی از جوش، پیچ یا پرچ برای رسیدن به عملکرد بهتر استفاده می‌شه.
ویژگی‌ها:

برای افزایش ضریب ایمنی

مناسب برای سازه‌های حساسی مثل پل‌ها و اسکلت‌های بلندمرتبه

مزایای استفاده کردن از اتصالات فلزی

1. برای افزایش سرعت در ساخت و نصب

2. برای بهبود پایداری و مقاومت سازه

3. برای انعطاف‌پذیری در طراحی مهندسی

4. برای تعمیرات و نگهداری آسان‌تر (در اتصالات غیر دائم)

5. برای تحمل بارهای لرزه‌ای و دینامیکی با طراحی های مناسب

در هر پروژه صنعتی یا ساختمانی، اتصالات فلزی به عنوان یکی از مهم‌ترین اجزای فنی، تأثیر مستقیم بر ایمنی، کارایی و عمر مفید سازه دارند. انتخاب صحیح نوع اتصال بر اساس نوع بارگذاری، شرایط محیطی و نوع پروژه، تضمین‌کننده موفقیت در اجرا و بهره‌برداری خواهد بود.

بررسی تخصصی اتصالات جوشی و پیچ و مهره‌ای در تجهیزات آهنی

در ساخت و مونتاژ تجهیزات آهنی و سازه‌های فلزی، انتخاب نوع اتصال یکی از عوامل کلیدی در ایمنی، دوام و کیفیت عملکرد پروژه هست. در میان روش‌های مختلف، اتصالات جوشی و اتصالات پیچ و مهره‌ای دو روش پرکاربرد و اصلی هستند که هرکدوم ویژگی‌ها، مزایا و معایب خاص خود رو دارند. در این مطلب به بررسی تخصصی این دو نوع اتصال در تجهیزات آهن‌آلات می‌پردازیم تا انتخابی هوشمندانه‌تر و مهندسی‌شده داشته باشید.

1. اتصالات جوشی (Welded Connections)

اتصال جوشی روشیست که در آن با استفاده از گرما (و گاهی فشار)، قطعات فلزی به‌صورت دائمی به یکدیگه متصل می‌شوند. این نوع اتصال به‌ویژه در سازه‌هایی با بارهای سنگین، لرزه‌ای یا با نیاز به یکپارچگی بالا کاربرد فراوانی داره.

مزایای اتصالات جوشی:

1. یکپارچگی ساختاری بالایی داره.

2. مناسب برای انتقال بارهای سنگین و دینامیکی هست.

3. کاهش وزن کلی سازه به علت عدم استفاده از قطعات اضافیست.

4. زیبایی ظاهری در محل اتصال (در صورت اجرای صحیح) داره.

معایب اتصالات جوشی:

1. وابستگی شدید به کیفیت اجرایی جوش

2. نیاز به نیروی ماهر، تجهیزات تخصصی و تست‌های بازرسی

3. آسیب‌پذیری در شرایط رطوبتی یا خوردگی، در صورت اجرای نامناسب

4. عدم امکان باز و بسته شدن پس از اتصال

2. اتصالات پیچ و مهره‌ای (Bolted Connections)

اتصالات پیچ و مهره‌ای، نوعی اتصال مکانیکی هستند که با استفاده از پیچ، مهره، واشر و صفحات اتصال، قطعات فلزی رو به هم متصل می‌کنند. این روش امروزه در خیلی از پروژه‌های ساختمانی، سوله‌ها و تجهیزات صنعتی به علت سرعت نصب و قابلیت باز شدن خیلی محبوب شده.

مزایای اتصالات پیچ و مهره‌ای:

1. سرعت اجرایی بالا و کاهش زمان نصب

2. امکان باز کردن و مونتاژ مجدد (مناسب برای انواع سازه‌های موقت)

3. کیفیتی پایدار و قابل کنترل نسبت به جوشکاری

4. مناسب برای شرایط آب‌وهوایی مختلف و مکان‌های کم‌دسترسی

معایب اتصالات پیچ و مهره‌ای:

1. افزایش وزن و هزینه ناشی از استفاده از اجزای بیشتر

2. نیاز به سوراخ‌کاری دقیق و هماهنگی کامل در ابعاد قطعات

3. گاهی نیاز به نگهداری بیشتر به‌ویژه در سازه‌های لرزه‌خیز

4. محدودیت در ظاهر (در سازه‌های نما و معماری ظریف)

مقایسه نهایی در انتخاب اتصالات

در انتخاب بین اتصالات جوشی و پیچ و مهره‌ای در تجهیزات آهنی، نمی‌شه یک روش را برای همه پروژه‌ها بهترین دانست. عوامل تعیین‌کننده شامل نوع بارگذاری، موقعیت نصب، نیاز به تعمیرات آینده، مدت زمان پروژه و هزینه‌ها هستند. توصیه می‌شه برای هر پروژه، مشاوره مهندسی دقیق و تحلیل ساختاری انجام بشه تا بهترین روش اتصال انتخاب بشه.

نکته‌های طلایی در اتصالات برای سازه‌های فولادی و راهنمایی جامع مهندسی

اتصالات در سازه‌های فولادی نقش حیاتی دارند؛ چراکه عملکرد کلی سازه تا حد زیادی به کیفیت، دقت و نوع اتصالات بستگی داره. حتی اگه از بهترین مصالح فولادی استفاده بشه، در صورت اجرای نادرست اتصال‌ها، سازه دچار ضعف عملکرد، تغییر شکل یا حتی خرابی خواهد شد. در این بخش، با مهم‌ترین و طلایی‌ترین نکاتی که مهندسان، پیمانکاران و مجریان پروژه‌های فولادی باید درباره اتصالات بدونند، آشنا می‌شویم.

1. انتخاب صحیح نوع اتصال با توجه به شرایط پروژه ها

یکی از اولین و مهم‌ترین تصمیمات در طراحی سازه‌های فولادی، انتخاب نوع اتصال هست. به‌طور کلی، اتصال‌ها به دو دسته جوشی و پیچ و مهره‌ای تقسیم می‌شوند. هر یک از این روش‌ها مزایا و معایب خاص خودشونو دارند.
✔ اگه سازه دائمی و تحت بارهای لرزه‌ای شدید هست، معمولاً اتصال جوشی ترجیح داده می‌شه.
✔ اگه نیاز به باز شدن سازه یا سرعت نصب دارید، اتصال پیچ و مهره‌ای گزینه بهتریست.

2. دقت در طراحی جزئیات اتصالات

طراحی اتصال باید با توجه به بارهای وارده، نوع نیرو (محوری، برشی، خمشی)، نوع عضو (تیر، ستون، بادبند) و استانداردهای روز انجام بشه. اشتباه در طراحی حتی یک جزئی از اتصال می‌تونه کل سازه رو در معرض خطر قرار بده. استفاده از آیین‌نامه‌هایی مثل مبحث دهم مقررات ملی ساختمان ایران و AISC ضروریست.

3. کنترل کیفیت در محل اجرای اتصال

حتی بهترین طراحی‌ها هم بدون اجرای صحیح، به نتیجه مطلوب نمی‌رسند.
✔ در اتصالات جوشی، کیفیت جوشکاری باید با آزمایش‌های غیرمخرب مثل تست التراسونیک (UT) یا تست رادیوگرافی (RT) بررسی بشه.
✔ در اتصالات پیچ و مهره‌ای، گشتاور سفت شدن پیچ‌ها باید کنترل شده و از واشر مناسبی استفاده بشه.

4. در نظر گرفتن تغییرات دمایی و انقباض و انبساط

فلزات در برابر تغییرات دما منبسط یا منقبض می‌شوند. اتصال‌هایی که این موضوع را نادیده بگیرند، دچار ترک، شکست یا از هم‌گسیختگی خواهند شد. بنابراین در طراحی اتصالات طولی یا اتصال قطعات بزرگ، فاصله انبساطی باید لحاظ بشه.

5. پیش‌بینی محل‌های دسترسی برای بازرسی و نگهداری

در طراحی اتصالات پیچ و مهره‌ای، باید فضای کافی برای ابزارآلات نصب، سفت‌کاری، و بازرسی وجود داشته باشه. همچنین در سازه‌هایی که نیاز به نگهداری دوره‌ای دارند، باید امکان دسترسی به اتصالات وجود داشته باشه.

6. محافظت از اتصالات در برابر خوردگی

اتصالات به‌ویژه در محیط‌های باز یا صنعتی در معرض رطوبت، مواد خورنده یا تغییرات جوی هستند. استفاده از پوشش‌های ضدزنگ، رنگ‌آمیزی صنعتی یا گالوانیزه کردن قطعات فلزی، عمر مفید اتصال رو به‌طور چشمگیری افزایش می‌ده.

7. استفاده کردن از سخت‌افزار استاندارد

در اتصالات پیچ و مهره‌ای، استفاده از پیچ و مهره‌های با گرید مناسب (مثلاً کلاس 8.8، 10.9) بر اساس نقشه و محاسبات سازه‌ای خیلی مهم هست. استفاده از قطعات غیراستاندارد یا تقلبی می‌تونه فاجعه‌بار باشه.

8. توجه به نوع نیروها و محل تمرکز تنش

محل قرارگیری اتصال باید به‌گونه‌ای طراحی بشه که از تمرکز تنش زیاد جلوگیری کنه. مخصوصاً در ناحیه‌های اتصال تیر به ستون یا محل اتصال بادبندها، تمرکز تنش می‌تونه منجر به شکست موضعی بشه.

9. استفاده کردن از نرم‌افزارهای تخصصی برای تحلیل اتصال

در پروژه‌های پیشرفته، تحلیل دستی به‌تنهایی کافی نیست. استفاده از نرم‌افزارهایی مثل SAP2000، ETABS، Tekla Structures و IDEA StatiCa برای طراحی و تحلیل اتصالات می‌تونه از خطاهای انسانی جلوگیری کنه و دقت مهندسی رو بالا ببره.

10. رعایت استانداردها و مستندسازی اجرای اتصال

در حین اجرا، تمام مراحل نصب و اجرای اتصالات باید مطابق دستورالعمل‌های مهندسی و تحت نظارت مهندس ناظر انجام بشه. ثبت مستندات، گزارش‌های جوش، عکس‌های بازرسی و چک‌لیست‌ها در هنگام تحویل نهایی پروژه خیلی اهمیت داره.

اجرای اصولی و مهندسی‌شده اتصالات در سازه‌های فولادی نه تنها ضامن ایمنی و دوام سازهاست، بلکه از صرف هزینه‌های سنگین در آینده هم جلوگیری می‌کنه. با رعایت این نکات طلایی در طراحی و اجرای اتصالات، می‌شه یک سازه مستحکم، ایمن و مطابق با استانداردهای روز ساخت.

بهترین نوع اتصالات برای ستون‌ها و تیرهای فلزی کدوم هست؟

 راهنمای مهندسی انتخاب اتصال

در سازه‌های فولادی، اتصالات بین ستون‌ها و تیرها از مهم‌ترین نقاط سازه محسوب می‌شوند، چرا که این نواحی بیشترین تنش، نیروی برشی و لنگر خمشی رو تجربه می‌کنند. انتخاب بهترین نوع اتصال برای تیر و ستون فلزی تأثیر مستقیمی بر پایداری، ایمنی و عمر مفید سازه ها داره. در این راهنمای جامع، به معرفی انواع اتصالات مورد استفاده در ستون‌ها و تیرهای فولادی و بررسی مزایا، معایب و کاربردهای هرکدوم می‌پردازیم تا انتخابی مهندسی و هوشمندانه داشته باشید.

اهمیت انتخاب نوع اتصال تیر و ستون در سازه‌های فلزی

نقطه اتصال بین تیر و ستون:

1. محل انتقال بارهای عمودی و افقیست.

2. در برابر نیروهای زلزله و باد حساس‌ترین بخش سازه محسوب می‌شه.

3. نقش تعیین‌کننده‌ای در سختی، شکل‌پذیری و رفتار کلی سازه داره.

بنابراین طراحی این اتصالات باید بر اساس بارگذاری واقعی، موقعیت سازه، نوع سیستم سازه‌ای (مثلاً قاب خمشی یا مهاربندی‌شده) و استانداردهای فنی انجام بشه.

انواع اتصالات تیر به ستون در سازه‌های فلزی

1. اتصالات صلب (Moment Connections)

در این نوع اتصال، تیر و ستون به‌گونه‌ای به هم متصل می‌شوند که انتقال لنگر خمشی هم امکان‌پذیر باشه. این اتصالات معمولاً از طریق جوش یا ترکیبی از جوش و صفحه اتصال اجرا می‌شوند.

✅ مزایا:

1. ایجاد قاب خمشی مقاومی در برابر زلزله

2. تأمین پایداری جانبی سازه بدون نیاز داشتن به بادبند

3. مناسب برای ساختمان‌های بلند و مناطق زلزله‌خیز

❌ معایب:

1. اجرای سخت‌تر و نیازمند کنترل دقیق

2. هزینه ای بالاتر نسبت به اتصالات ساده

2. اتصالات ساده (Shear Connections)

در این اتصال فقط نیروی برشی بین تیر و ستون منتقل می‌شه و اتصال در برابر لنگر مقاومت نداره. اغلب با صفحه نشیمن، نبشی جان و پیچ‌ومهره اجرا می‌شه.

✅ مزایا:

1. اجرای سریع و آسان تر

2. مناسب بودن برای ساختمان‌های سبک و کوتاه

3. کنترل کیفیتی ساده‌تر

❌ معایب:

1. نیاز به سیستم مهاربندی یا دیوار برشی برای پایداری بهتر جانبی

2. مناسب نبودن برای سازه‌های مقاوم تر در برابر زلزله به تنهایی

3. اتصالات نیمه‌صلب (Semi-Rigid Connections)

ترکیبی از رفتارهای صلب و ساده هستند. در بعضی شرایط خاص، از این نوع اتصالات برای بهینه‌سازی عملکرد سازه استفاده می‌شه، اما طراحی آن نیازمند تحلیل‌های پیچیده‌تریست.

انتخاب نوع اتصال برای ستون‌ها و تیرهای فلزی

 چه زمانی کدوم بهتر هست؟

نکاتی مهم در اجرای اتصال تیر به ستون:

✅ استفاده کردن از نقشه‌های اجرایی دقیق و بر اساس آیین‌نامه‌ها (مثل مبحث ۱۰ مقررات ملی ساختمان یا استاندارد AISC)
✅ انتخاب نوع پیچ، ضخامت صفحه اتصالات و انواع جوش بر اساس محاسبات بارگذاری
✅ اجرای بازرسی‌های فنی برای اطمینان از کیفیت جوش یا گشتاور برای بستن پیچ‌ها
✅ توجه داشتن به هم‌محوری تیر و ستون جهت جلوگیری از تمرکز تنش

انتخاب بهترین نوع اتصال برای تیرها و ستون‌های فلزی، تصمیمی فنی و حیاتی در هر پروژه سازه‌ایست. این انتخاب باید بر اساس نوع سازه، محل اجرا، الزامات آیین‌نامه‌ای و تحلیل بارگذاری انجام بشه. در نهایت، اتصالات صلب برای سازه‌های مقاوم در برابر زلزله، و اتصالات ساده برای پروژه‌های سبک و سریع‌الاجرا توصیه می‌شوند. همکاری نزدیک با مهندس طراح و اجرای دقیق بر اساس استانداردها، کلید موفقیت در ایجاد یک سازه ایمن و ماندگار هست.

استانداردهای رایج اتصالات در پروژه‌های ساختمانی فولادی

 راهنمای مهندسی اجرا و طراحی

در پروژه‌های ساختمانی که با سازه‌های فولادی اجرا می‌شوند، اتصالات فلزی نقش خیلی مهمی در ایمنی، پایداری و عملکرد سازه دارند. برای اطمینان از کیفیت و عملکردی مناسب این اتصالات، استفاده از استانداردهای معتبر و مهندسی‌شده ضروریست. این استانداردها مشخص می‌کنند که چگونه طراحی، انتخاب مصالح، اجرا و بازرسی اتصالات باید انجام بشه تا سازه بتونه در برابر نیروهای وارده به‌ویژه باد، زلزله و بارهای ثقلی مقاومت کنه.

در این بخش به معرفی استانداردهای رایج در طراحی و اجرای اتصالات فولادی در پروژه‌های ساختمانی می‌پردازیم.

چرا رعایت استانداردها در اتصالات فولادی ضروریست؟

✅ جلوگیری کردن از خطاهای فنی و سازه‌ای
✅ تضمین ایمنی در برابر بارهای دینامیکی مثل زلزله
✅ امکان بازرسی و کنترل کیفیت سازه ها
✅ افزایش عمر مفید و قابلیت نگهداری آسان تر
✅ هماهنگی بین مهندسان طراح، ناظر و مجری پروژه

مهم‌ترین استانداردهای اتصالات در سازه‌های فولادی

1. مبحث دهم مقررات ملی ساختمان ایران (طراحی و اجرای سازه‌های فولادی)

مهم‌ترین و رسمی‌ترین مرجع در پروژه‌های ساختمانی ایران هست. این مبحث بر اساس استانداردهای جهانی به‌ویژه AISC تدوین شده و الزامات طراحی و اجرای اتصالات جوشی، پیچی و ترکیبی رو پوشش می‌ده.

🔹 شامل موارد زیر هست:

1. مشخصات مصالح (فولاد، پیچ، الکترود جوشکاری)

2. طراحی اتصالات صلب، مفصلی و نیمه‌صلب

3. ضوابط مربوط به سوراخ‌کاری، جوش و کنترل کیفیت

2. AISC (American Institute of Steel Construction)

یکی از معتبرترین مراجع بین‌المللی برای طراحی سازه‌های فولادیست. استاندارد AISC 360 شامل بخش‌هایی تخصصی درباره اتصالات جوشی، پیچ و مهره‌ای، اتصالات تیر به ستون و کنترل لرزش در اتصالات می‌باشه.

🔹 مناسب:

1. برای ساختمان‌های بلند

2. برای پروژه‌های صنعتی

3. برای سازه‌های مقاوم در برابر زلزله

3. AWS D1.1 (American Welding Society)

استاندارد تخصصی جوشکاری سازه‌های فولادی که تمامی جزئیات مربوط به نوع جوش، روش‌های آزمایش، مواد مصرفی و صلاحیت جوشکاران رو تعیین می‌کنه.

🔹 شامل:

1. جوش‌های شیاری، گوشه‌ای و نقطه‌ای

2. آزمون‌های غیرمخرب (NDT)

3. الزامات کنترل کیفیت جوش

4. ASTM (American Society for Testing and Materials)

استانداردهایی برای خواص فیزیکی و مکانیکی مصالح مورد استفاده در اتصالات، از جمله:

الف) ASTM A325 / A490 برای پیچ‌های فولادی پرمقاومت

ب) ASTM A36 / A992 برای فولاد ساختمانی

ج) ASTM A572 برای فولادهای با استحکام بالا

5. ISO و DIN (استانداردهای بین‌المللی و اروپایی)

در بعضی پروژه‌ها، به‌ویژه پروژه‌های بین‌المللی، از استانداردهای ISO یا DIN برای طراحی و اجرای اتصالات استفاده می‌شه. این استانداردها تمرکز زیادی بر کیفیت، ایمنی و هماهنگی ابعادی قطعات دارند.

نکته های کلیدی در رعایت استانداردهای اتصالات فولادی

الف)  تمام نقشه‌ها و محاسبات مهندسی باید با استناد به یک یا چند استاندارد معتبر تهیه شوند.
ب)  مصالح مصرفی مثل پیچ، الکترود، صفحات اتصال و نبشی‌ها باید گواهی کیفیت مطابق استاندارد داشته باشند.
ج)  بازرسی اتصالات (جوش یا پیچ) باید توسط مهندس ناظر یا شرکت بازرسی دارای صلاحیت انجام بشه.
د) در مناطق زلزله‌خیز، ضوابط سخت‌گیرانه‌تری برای اتصالات وجود داره که باید به‌دقت اجرا بشه.

در هر پروژه ساختمانی فولادی، رعایت دقیق استانداردهای اتصالات نه‌تنها تضمین‌کننده ایمنی سازه ایست، بلکه مانع از تحمیل هزینه‌های سنگین تعمیرات و دوباره‌کاری در آینده می‌شه. استفاده از مراجع معتبری مثل مبحث دهم، AISC، AWS و ASTM باید به عنوان بخش جدانشدنی از طراحی و اجرای اتصالات در نظر گرفته بشه. با اجرای صحیح این ضوابط، می‌شه یک سازه مقاوم، بادوام و مورد تأیید ناظران فنی و سازمان‌های بازرسی ساخت.

چرا انتخاب اتصالات مناسب در آهن‌آلات اهمیت داره؟

 نقش کلیدی اتصالات در ایمنی و دوام سازه

در هر پروژه عمرانی یا صنعتی که با آهن‌آلات و سازه‌های فلزی سر و کار داره، اتصالات فلزی یکی از اصلی‌ترین و حساس‌ترین اجزای ساختاری محسوب می‌شوند. فرقی نمی‌کنه که پروژه یک ساختمان چندطبقه، سوله صنعتی، پل یا حتی یک مخزن تحت فشار باشه؛ انتخاب صحیح نوع اتصال می‌تونه تفاوت میان یک سازه ایمن و یک سازه حادثه‌ساز باشه.

نقش اتصالات در سازه‌های فلزی

اتصالات در واقع نقاط اتصال بین اجزای سازه‌ای مثل تیر، ستون، مهاربند یا پایه‌ها هستند. این نقاط باید بتونند نیروهای وارده (مثل وزن، باد، زلزله و ارتعاشات) رو به‌صورت ایمن و کنترل‌شده از عضوی به عضو دیگه منتقل کنند. بنابراین، اگه اتصالات به‌درستی طراحی یا اجرا نشوند، حتی با استفاده از بهترین مصالح، سازه در معرض خطر شکست یا تخریب کلی قرار می‌گیره.

چرا انتخاب اتصالات مناسب اهمیت داره؟

1. افزایش ایمنی سازه

اتصالات ضعیف یا نامناسب باعث تمرکز تنش، گسیختگی یا شکست در محل اتصال می‌شه. انتخاب صحیح اتصال (جوشی، پیچ و مهره‌ای یا ترکیبی) تضمین‌کننده پایداری و ایمنی سازه در برابر زلزله، باد و بارهای سنگین هست.

 2. توزیع صحیح نیروها

اتصال مناسب باید بتونه نیروهای کششی، فشاری، برشی و خمشی رو به‌درستی منتقل کنه تا عملکرد سازه مطابق طراحی مهندسی باشه.

 3. افزایش طول عمر سازه

اتصالات با طراحی اصولی و اجرای استاندارد، از خوردگی، خستگی فلز، ترک‌های موضعی و افت عملکرد در بلندمدت جلوگیری می‌کنند.

 4. کاهش هزینه‌های تعمیر و نگهداری

با انتخاب اتصال مناسب از ابتدا، احتمال آسیب‌های سازه‌ای کاهش داشته باشه و نیازی به تعمیرات پرهزینه در آینده نخواهد بود.

 5. سرعت اجرا و صرفه‌جویی در زمان پروژه

انتخاب اتصال متناسب با شرایط پروژه (مثلاً پیچ و مهره‌ای در پروژه‌های سریع‌الاجرا) می‌تونه باعث افزایش بهره‌وری و کاهش زمانی اجرا بشه.

6. هماهنگی با استانداردها و آیین‌نامه‌ها

در پروژه‌های ساختمانی و صنعتی، رعایت استانداردهای طراحی و اجرا (مثل مبحث ۱۰ مقررات ملی ساختمان، AISC و AWS) الزامیست. انتخاب صحیح نوع اتصال، به شما کمک می‌کنه پروژه‌ای مورد تأیید ناظران و سازمان‌های بازرسی ارائه بدهید.

عوامل موثری در انتخاب نوع اتصال

1. نوع پروژه (سازه دائم یا موقت، صنعتی یا ساختمانی)

2. نوع بارگذاری (ثقلی، لرزه‌ای، دینامیکی)

3. شرایط محیطی محل اجرا (رطوبتی، دما، خوردگی)

4. محدودیت‌های اجرایی (دسترسی، نیروی متخصص، زمان)

5. هزینه ها و بودجه پروژه

اتصالات در آهن‌آلات، همانند مفاصل در بدن انسان عمل می‌کنند؛ هرچقدر اعضا قوی باشند، اگه مفاصل ضعیف باشند، عملکرد کل سیستم مختل خواهد شد. به همین علت ، انتخاب دقیق، مهندسی و استاندارد اتصالات فلزی، پایه و اساس موفقیت هر سازه فلزی محسوب می‌شه. با مشاوره تخصصی و رعایت ضوابط فنی، می‌شه از بروز مشکلات ساختاری پیشگیری کرده و سازه‌ای ایمن، اقتصادی و بادوام ساخت.

آشنایی با اتصالات مهاربندی در اسکلت‌های فلزی

 نقش کلیدی مهاربندها در پایداری سازه

در ساختن سازه‌های فلزی، مهاربندی (Bracing) یکی از مهم‌ترین اجزای مقاومتی به شمار می‌ره که نقش اساسی در پایداری جانبی و مقابله با نیروهای جانبی مثل زلزله و باد ایفا می‌کنه. اما همان‌قدر که نوع و چیدمان مهاربندها مهم هست، اتصالات مهاربندها به سازه هم حیاتی بوده و تأثیر مستقیم بر عملکرد و ایمنی کل اسکلت فلزی داره.

در این بخش، با انواع اتصالات مهاربندی در اسکلت‌های فلزی، کاربردها، الزامات فنی و نکات اجرایی آن‌ها آشنا می‌شویم.

مهاربندی چیه و چرا به آن نیاز داریم؟

مهاربندی به مجموعه‌ای از اعضای قطری یا قائم گفته می‌شه که برای جلوگیری از جابجایی جانبی سازه‌ها به کار می‌ره. مهاربندها معمولاً در قالب بادبندهای ضربدری (X)، قطری (K یا V)، یا مهاربندهای هم‌محور در قاب‌های فولادی نصب می‌شوند.

اما این اعضای مهاربند، بدون اتصال مطمئن و استاندارد، نمی‌تونند وظیفه خود رو به‌درستی انجام بدهند. در نتیجه، اتصال مهاربند به ستون، تیر یا پایه باید به دقت طراحی، اجرا و کنترل بشه.

انواع اتصالات مهاربندی در اسکلت‌های فلزی

1. اتصال جوشی مهاربند

در این روش، مهاربند مستقیماً با جوش به صفحات تقویتی یا جان ستون و تیر متصل می‌شه.

✅ مزایا:

1. استحکامی بالا و یکپارچگی سازه

2. مناسب برای انواع بارهای دینامیکی (مثل زلزله)

3. ظاهری تمیز و بدون قطعات مکانیکی

❌ معایب:

1. نیاز داشتن به جوشکار ماهر و تست‌های کیفی

2. دشواری در بازرسی و نگهداری

3. اجرای سخت‌تر در محل پروژه ها

2. اتصالات پیچ و مهره‌ای مهاربند

در این نوع اتصال، از صفحات اتصال، پیچ‌های پرمقاومت و سوراخ‌های مهندسی‌شده استفاده می‌شه تا مهاربند به اسکلت متصل بشه.

✅ مزایا:

1. سرعت اجرایی بالا

2. قابلیت دمونتاژ یا تعمیرات

3. مناسب بودن برای سوله‌ها و سازه‌های قابل حمل

❌ معایب:

1. نیاز داشتن به سوراخ‌کاری دقیق

2. احتمال شل شدن پیچ در شرایط لرزشی (در صورت اجرایی نامناسب)

3. اتصالات ترکیبی (پیچ و جوش)

در بعضی پروژه‌ها، به‌ویژه سازه‌های بزرگ یا با اهمیت بالا، از ترکیب جوشکاری و پیچ‌کاری برای افزایش اطمینان و عملکرد سازه‌ای استفاده می‌شه.

نکاتی مهم در طراحی اتصالات مهاربندی

✅ نوع مهاربند و مسیر نیرو: اتصال باید بتونه نیروهای فشاری و کششی رو به‌درستی منتقل کنه، مخصوصاً در مهاربندهای ضربدری که هر عضو می‌تونه تحت کشش یا فشار قرار بگیره.

✅ ضخامت و ابعاد صفحات اتصال: صفحات باید ضخامت کافی برای تحمل نیروی برشی و کششی داشته باشند و مطابق با آیین‌نامه‌ها طراحی شوند.

✅ هم‌محوری اتصال و مهاربند: اگه اتصال به‌درستی در راستای محور مهاربند قرار نگیره، تمرکز تنش و آسیب موضعی رخ خواهد داد.

✅ مطابقت با آیین‌نامه‌ها: طراحی و اجرای اتصالات مهاربند باید طبق مبحث ۱۰ مقررات ملی ساختمان ایران یا AISC Seismic Provisions انجام بشه.

کاربردهای اتصالات مهاربندی در سازه‌های فولادی

1. برای ساختمان‌های بلند و مقاوم در برابر زلزله

2. برای سوله‌ها و سالن‌های صنعتی

3. برای برج‌های مخابراتی و دکل‌ها

4. برای سازه‌های موقت یا قابل حمل

در اسکلت‌های فلزی، مهاربندها ستون فقرات مقاومت جانبی سازه هستند، اما تنها در صورتی عملکرد مطلوبی دارند که به‌درستی و طبق اصول مهندسی به بقیه اجزا متصل شوند. اتصالات مهاربندی باید بر اساس نوع سازه، نوع مهاربند، شرایط بارگذاری و الزامات فنی انتخاب شوند. انتخاب نادرست یا اجرای غیراصولی این اتصالات می‌تونه عملکرد کل سازه رو به خطر بیندازه. بنابراین، رعایت استانداردها، استفاده کردن از نیروی متخصص و انجام تست‌های کیفی در اجرای این نوع اتصال کاملاً ضروریست.
